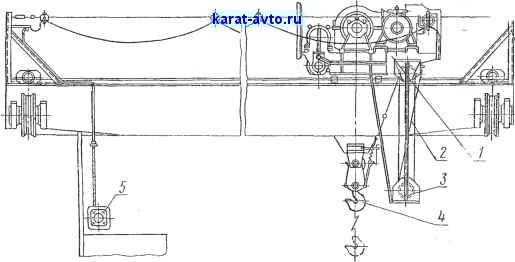

Рис. 229. Крановые электротензометрические весы

Рис. 230. Датчик крановых электротензометриче- J ских весов





§ 92. Электротензометрический дозатор с программным управлением

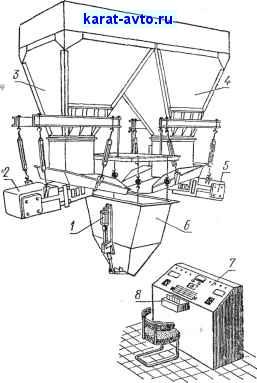

В качестве примера рассмотрим электротензометрический дозатор с программным управлением конструкции М. А. Титова*. Дозатор (рис. 231) состоит из двух электромагнитных вибропитателей 2 и 5, помещенных под бункерами 3 для щебня и 4 для песка;


Рис. 231. Электротензометрический дозатор с программным управлением

весового бункера (ковша) 6, подвешенного на четырех тягах, в которые встроены тензорезисторные датчики, и пульта управления 7. На ковше установлена пневмосистема / для открывания и закрывания донной заслонки.

Дозатор предназначен для дозирования двух фракций бетона.

Основным достоинством является возможность получения неограниченного количества марок бетона благодаря системе программного управления.

Авт. свид. № 139958. Бюлл. изобр. , 1961, № 14.



Программное управление осуществляется с пульта управления 7, представляющего собой металлический каркас, обшитый листовым железом. Впереди, под углом 60°, расположена панель, на которой смонтированы электрические контрольно-измерительные приборы, пусковые кнопки, сигнальные лампы и т. д. На вертикальной передней стенке смонтировано программное устройство 8 со щелью для приема перфокарты. Устройство состоит из подвижного и неподвижного дешифраторов, боковых стенок, основания с продольным пазом в виде ласточкиного хвоста , соединительной планки и передней панели с гнездами для разнополюсных вилок. Дешифраторы снабжены системой подпружиниваемых цилиндрических контактов, замыкающих электрические цепи через

Компоненты бетона

Масса, кг

8 4 2 1

8 4 2 1

8 4 2, 1

Щебень 1

Щебень 2

®

Песок

е

Кратность

Рис. 232. Перфокарта

отверстия перфокарты. Движение подвижному дешифратору сообщается электромагнитом, выполненным на базе магнитной системы реле.

Перфокарта (рис. 232) служит для задания количества дозируемых материалов. Изготовлена она из картона. Количество материала записывается на ней путем пробивки отверстий ручным или автоматическим перфоратором.
