База тензорезистора, т. е. длина петель тензорешетки / и ее ширина Ь, является одной из его характеристик.

Тензорезисторы приклеивают к упругому элементу различными .клеями из группы бакелито-фенольных и нитроцеллюлозных.

Изменение омического сопротивления тензорезисторов при деформации характеризуется тензочувствительностью 5, которая определяется формулой

М

где е=г= ,

- относительное изменение сопротивления;

- ртносительная деформация е, таким образом

Пример 24. Упругий элемент в виде кольца диаметром 80 мм нри максимальной нагрузке деформировался на 150 мкм; сопротивление одного плеча моста 7?=500Ом; тензочувствительность манганиновой проволоки 5 = 2. Найти изменение омического сопротивления Д/? тензодатчика.

5.Д/.;? 2.150 . 500 Ом. / 80000

Изменение сопротивления тензорезисторов объясняется двумя факторами: изменением его геометрических размеров и удельного сопротивления материала при деформации.

1 д- 2 т МЦ

где ц - коэффициент Пуассона, примерно равный 0,3;

Aq/q - относительное изменение удельного сопротивления. На рис. 224 приведена схема работы тензорезисторного датчика. В качестве примера взят датчик консольного типа, представляющий собой балку 2, защемленную одним концом с наклеенными на ее поверхностях (верхней и нижней) проволочными тензорезисторами /, имеющими сопротивления R\, R2, R3, Я4, включенными в мостовую схему (см. рис. 222). Под действием измеряемого усилия Р балка с наклеенными на ней тензорезисторами деформируется, что вызывает изменения их сопротивлений. Причем сопротивление решеток Ri и R увеличивается (растяжение), а сопротивление решеток R2 и R4 уменьшается (сжатие). Таким образом, при действии нагрузки создается разбаланс моста и на выходе возникает напряжение, пропорциональное приложенной нагрузке.

Число тензорезисторных датчиков, необходимое для обеспечения заданной точности взвешивания, зависит от конструкции всей



весовой системы. Иногда возможно ограничиться одним-двумя датчиками, но чаще их требуется больше. Например, в крановых весах может быть установлено четыре и восемь упругих элементов, а в платформенных - до 16 элементов, по четыре на каждый угол платформы. В тех случаях, когда весовой упругий элемент работает только на растяжение, возможна установка только одного тензорезисторного датчика. При конструировании весов необходимо учитывать случайные перегрузки и рассчитывать тензорезисторные датчики с определенным запасом прочности во избежание поломки этих чувствительных элементов. Вместе с тем следует иметь


Рис. 224. Схема работы тензорезисторного датчика

в виду, что тензорезисторные датчики, как и вообще большинство измерительных элементов, лучше всего работают при нагрузке, близкой к максимальной расчетной, так как возможные ошибки при этом минимальны.

Б большинстве случаев в весоизмерительных устройствах применяют одностержневые датчики, рассчитанные на нагрузки от 1 до 3 тс, четырехстержневые - на нагрузки от 5 до 100 тс; имеются датчики консольного типа, рассчитанные на нагрузки от 10 до 1000 кГ.

Для правильной работы весов весьма важен характер приложения нагрузки строго в направлении оси датчика (стержневые) или перпендикулярно к ней (консольные). Во избежание боковых составляющих применяют подвижные (самоцентрирующиеся) опоры. Недостаток таких опор заключается в том, что со временем эффективность их работы уменьшается. Это может быть объяснено воздействием окружающей среды на опорные поверхности, их коррозией и деформацией (при роликовых, сферических опорах). В настоящее время все большее распространение получают гибкие (упругие) опоры, сохраняющие свои характеристики в течение долгого времени.



§ 89. Вторичная аппаратура

Для измерения сигнала, получаемого с измерительной мосто--вой схемы, в состав которой входят тензорезисторы, а также для его усиления и преобразования используют различного рода измерительные устройства. В настоящее время имеется очень много типов вторичных тензометрических приборов для весов - шкалы этих приборов градуированы в единицах массы.

Одна из схем указательного прибора для весов приведена на рис. 225. Все элементы схемы прибора смонтированы

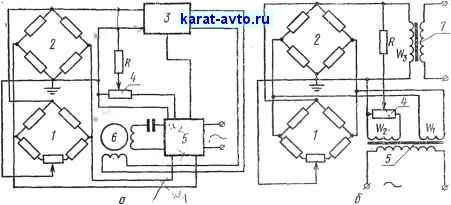

Рис. 225. Вторичный прибор: о - блок-схема; б - полная компенсационная схема

на клише, закрепленном на петлях в металлическом корпусе. Для удобства эксплуатации прибора передняя крышка корпуса сделана открывающейся. Для защиты циферблата со шкалой, градуированной в единицах массы, от повреждений окно в крышке закрыто плексигласом. В нижней части крышки имеются углубления, открывающие доступ к органам управления прибором. На стенке прибора размещен штеккер для подключения кабеля от первичного прибора тензорезисторного типа.

Параллельно мосту датчика 2 (рис. 225, а) [подключен мост установки нуля /.(Измерительная диагональ моста датчика подключена к первичной обмотке входного трансформатора 7 (рис. 225, б) усилителя 3. На эту же обмотку подается компенсационный ток от цепи реохорда 4. На выходе усилителя 3 включена управляющая обмотка двигателя 6, приводящего в движение ползунок реохорда 4.

Полная компенсационная схема приведена на рис. 225, б. Мосты датчиков 2 и установки нуля 1, включенные параллельно, питаются напряжением 5 В от обмотки силового трансформатора 5. От
