ненных рычага - большой и малый. Большой рычаг воздействует на две спиральные цилиндрические пружины, противоположные концы которых прикреплены к корпусу 5 весов. Перемещение конца рычага при воздействии нагрузки передается через зубчато-реечную передачу на стрелку 2, перемещающуюся параллельно циферблату /, на котором нанесена круговая шкала, выраже)Нная в килограммах. Винт 3 служит для предварительного натясения (тарирования) пружин. Так как циферблат со шкалой расположен


Рис. 214. Медицинские весы

очень низко (близко к полу), стекло, закрывающее циферблат, делается двояковыпуклым, чтобы человек, стоящий на весах, мог сам произвести отсчет по шкале.

Погрешность бытовых пружинных весов, в том числе и медицинских, находится в пределах 1-1,5% от наибольшего предела взвешивания во всем диапазоне нагрузок. Поэтому такие весы нельзя применять в торговле, а на медицинских можно взвешивать только здоровых людей. Применение их в больницах и поликлиниках недопустимо, а также для взвешивания спортсменов.

§ 86. Технологические пружинные весы

В ряде технологических процессов, где не требуется высокая точность взвешивания, применяют весы с пружинными указательными устройствами. Эти устройства обладают большими преимуществами в сравнении с квадрантными в тех случаях, когда необходимо взвешивать в помещениях с большой запыленностью или



;убольшими перепадами температур, например на цементных заводах или на заводах для приготовления бетона, а также в цехах хим^1ческих или металлургических предприятий. Совершенно незаменимы пружинные устройства при установке их на самодвижущихся весах *, например на электровесовых тележках ГОСТ 14268-69), применяемых главным образом в литейном и сталепла-Бильно м производствах для набора, взвешивания и транспортирования составляющих шихты.

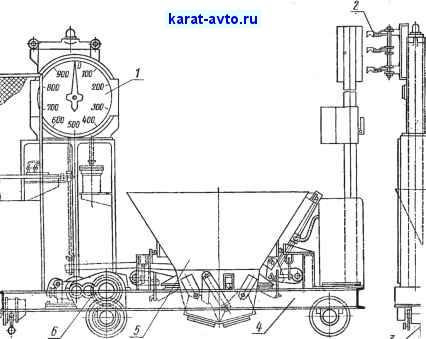

Грузоприемное устройство электровесовых тележек (рис. 215) в виде бункера 5 установлено на рычажную систему, смонтированную на вагонетке. Выходной рычаг рычажной системы связан с пружинным указательным устройством / (ГОСТ 11606-71). Передвигается тележка 4 благодаря электромотору 3 с редуктором 6. Электромотор получает питание от сети переменного тока 220/380 В через токоприемник 2. Управляют электровесовой тележкой вручную.

Наибольшие пределы взвешивания тележек: 1,0; 2,0; 3,2; 5,0; 6,4 т.

Пружинные указательные устройства устанавливают также на электровагон-весах, которые применяют для набора, взвешивания и транспортирования шихты в литейном и сталеплавильном производствах или угля в коксохимическом производстве. В металлургической промышленности применяют следующие типоразмеры ** злектровагон-весов для шихты: 16; 20; 25; 32; 40; 50; 70 т (наиболее часто - 25; 32 и 40 т) и углезагрузочных электровагон-весов: 20; 25; 32; 40 т.

На рис. 216 показаны электровагон-весы с наибольшим пределом взвешивания 25 т.

Рама 2 вагон-весов опирается на две тележки / обычного железнодорожного типа. Каждая тележка имеет электрический привод, передающий вращение одной из осей тележки, и пневматические тормоза.

На раме 2 установлен рычажный механизм, на котором смонтированы два грузоприемных бункера 5, вмещающие до 25 т шихты.

Рычажный механизм тягой 9 соединен с указательным устройством 8 пружинного типа, установленным на площадке управления весами (на расстоянии примерно 2700 мм от уровня рельс).

Каждый бункер снабжен затвором 13, приводимым в движение от пневматического цилиндра 12.

Весы имеют компрессор Ни воздухосборник 10 для питания пневмосистемы весов, а также мотор 3 с редуктором 4 для приведения в действие барабанов питателей, установленных на стационарных бункерах с шихтой, из которых последняя поступает в бун-I керы 5 на весах.

и * в тех случаях, когда нельзя применить электротензометрические весы. Н ** Типоразмер весов определяется значением наибольшего предела взвеши-I. вания.

22-197.7 . 337




Рис. 215. Электровесоэая тележка
