ilpH этом
(5/ - 24/2)
(7) (8)
Пример 2. Рассчитать главную балку автомобильных весов; см. рис. 6), предназначенных для взвешивания автомобилей Map-in iVlA3-525 общим весом /?с=49620 кГ (~ 496200 Н). Вес, прк-одящийся на заднюю ось, Р=32800 кГ 328000 Н). Необходи-ше для расчета размеры указаны на рис. II.

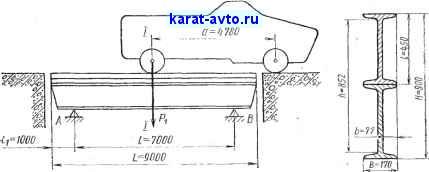

ис. 11. Нагрузка автомобильных весов с короткой плат-I формой
Рис. 12. Сечение главной балки платформы
Расчет проводят в такой последовательности. -fV 1. Находим опасное сечение, подлежащее расчету,
== от > 0,586.
Следовательно, опасное сечение /-/ будет находиться в середине пролета АВ = 1.
2. Находим расчетную нагрузку Ри
Р
Вес, приходящийся на одно заднее колесо, - = 32800:2 = - 16400 кГ (164000 И),
р^ = к.1 = 1,2 16400 20000 кГ (2 - 10 Н).
3. Определяем вес платформы Q, который обеспечит ее устойчивость, из уравнения (4):
2Pi/; , Г.С 2 20 000 100
0,5 700
= 14 286 кГ (-142 860 И).
3-1977
384£/
4. Отсюда равномерно распределенная нагрузка под действием веса платформы, приходящаяся на одну балку,
5. Зная Pi и (?, определяем максимальный прогибающий мс-sieHT из уравнения (7)
= 3950000 кГ см (-395 кН м).
6. Для того, чтобы напряжение в опасном сечении не превышало 1200 кГ/см2 (120 МПа), момент сопротивления должен быть не менее
С 1200
7. По конструктивным соображениям принимаем сварной вариант балки. Балка сварена из двух двутавровых балок № 45 по ГОСТ 8239-56 (рис. 12) так, как показано на рис. 6.
Момент инерции этой балки
= -1- {ВН - Ш'} = (17 90= - 2 7,7 85,2*) = 239 ООО cм^. Момент сопротивления балки
е 4-5
8. На.ходим напряжение на изгиб
Мшак 3 950000 ,745 jp.(,js<-1200 кГ/смМ74,5 МПа <
W 5300
< 120 МПа).
9. Определяем относительный прогиб в сечении /-/ нз уравнения (8)
f 20000 700 , 8 700
шах - 48 . 2 10е . 239000 384 2 10 239000 X (о 7Ш' - 24 . 100)0,3 см. Относительный прогиб
/та. 0.3
: 0,0005 < 0,001.
10. Проверим прочность сечения HI-III (см. рис. 10 и 6). Из уравнения (3)
= Я^ +-А-= 20 ООО 100-Ь-i-. 8 100 =
= 2 040 ООО кГ см (204 кН - м).
iMjnax 2 040 ООО
- = = - 1000 кГ/см (~ 100 МПа),
где 19i=2040 см-момент сопротивления двутавровой балки № 45 в сечении III-III. Главную балку вагонеточных весов рассчитывают по аналогичной методике.
Так как у большинства вагонеток продольная база а>0,586 I, то максимальный изгибаюш.ий момент и прогиб в середине Плат-
с
х=В,25а
Ч
Рис. 13. Нагрузка вагонеточных весов R.
Рис. 14. Нагрузка вагонных весов
формы определяют по уравнениям (7) и (8), а момент на консоли- по уравнению (3).
В тех же случаях, когда база й:<0,5 /, расстояние от середины Платформы до опасного сечения под левой осью вагонетки (рис. 13)
X = 0,25 с.
Максимальный изгибающий момент
Где All - момент под действием веса вагонетки; .-
Мг - момент под действием веса платформы.
8 3S
