Виб А

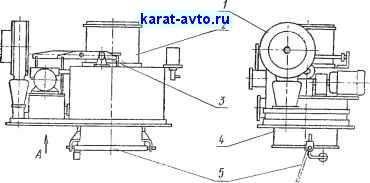

Рис. 198. Дозатор для комбикормов
Точность взвешивания регулируют перемещением задающей стрелки на циферблатном указателе /.
В весах предусмотрены блокировка (днище ковша 5 не открывается при открытой заслонке питателя, а питатель 2 не включается при открытом днище ковша), а также контроль точности отвеса непосредственно на весах.
Приведем техническую характеристику дозатора:
объемная масса взвешиваемого материала. | 0,2-0,5 | |
пределы взвешивания, кг | 40-70 | |
класс точности | ||
допускаемая погрешность каждого отвеса. | % номиналь- | |
ного значения нагрузки | ±1,5 | |
объем ковша, м^ | ±\0;26 | |
цикл взвешивания, с | до 60 | |
давление в воздушной сети, атм | ||
расход ойктого воздуха (по всасыванию). | м^/ч | 0,06 |
скорость электродвигателя, об/мин | IOOO | |
мощность электродвигателя, кВт | ||
питание от сети переменного тока напряжениегя, Ь | £20/380 | |
электродвигателя | ||
цепей управления и блокировки | ||
масса кг, не более | ||
Дозаторыповеряют по методике, указанной в ГОСТ 14166-69 Дозаторы весовые автоматические и полуавтоматические дискретного действия для дозирования и фасовки сыпучих и жидких материалов. Методы и средства поверки .
§ 83. Применение автоматических весов и дозаторов
Автоматическое взвешивание продуктов прочно завоевывает свое место во всех областях народного хозяйства. В различных производствах установка автоматических весов имеет некоторые особенности. Рассмотрим наиболее распространенные схемы.

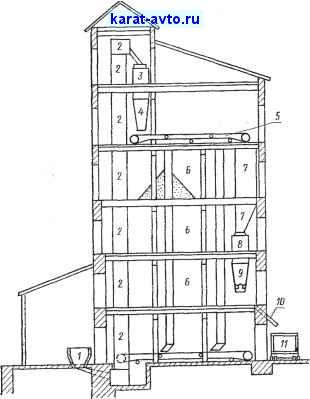

На рис. 199 изображена схема установки порционных весов с опрокидывающимся ковшом или открывающимся дном ковша на зерновом элеваторе, где весы служат для учета принимаемого и отпускаемого зерна.
Зерно, принимаемое от хлебозаготовительных организаций, через приемный бункер / и транспортер (норию) 2 поступает в питательный бункер 3 автоматических весов 4. После перевески зерно с помощью транспортера 5 поступает на дополнительную очистку и сушку, а затем хранится (до отпуска) в помещениях 6. Для отпуска зерно при помощи соответствующих транспортных,устройств передается через трубу 7 в питательный бункер 8 автоматических весов 9 и оттуда через трубу 10 пересыпается в вагон или автомашину .
На рис. 200 приведена схема установки автоматических весов для хлопковых семян. Здесь выходящие из пухоотделительного цеха семена винтовым конвейером 2 подаются на разделительный конвейер 3, расположенный над приемными шахтами 4 весов 5. После взвешивания семена из ковша весов разгружаются в подве-
совые бункеры 6, из которых винтовым конвейером 7 и норией 8 подаются на винтовой конвейер / склада технических семян 9.
На тех же хлопкозаводах в сырцовой камере или в специальном помещении в блоке с очистительным цехом устанавливают (рис. 201) весы для взвешивания хлопка-сырца.
Наклонный транспортер / подает хлопок-сырец в винтовой транспортер 2, с помощью которого хлопок поступает в шахты 3
Рис. 199. Установка автоматических весов на элеваторе
весов 4. Взвешенный продукт попадает в подвесовые бункеры 5, а оттуда через винтовой транспортер 6 на дальнейшую переработку.
Для учета количества свеклы на сахарных заводах весы устанавливают согласно схеме рис. 202. Свекла из мойки 1 через трубу 2 подается наклонным транспортером 3 в весы 4, а из весов через трубу 5 в резку 6.
Сахарный сок, сахар и отход сахарного производства (жом) также взвешивают на автоматических весах.
