л 75 м

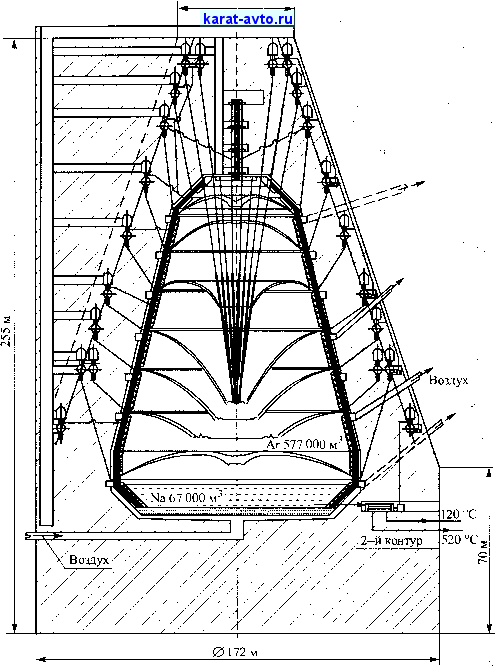

Рис. 5.9. КВС 10 бочкообразного типа в момент взрыва

Рис. 5.10. Коничес!



050 м

5х10м2

20 м

и


1зрыва

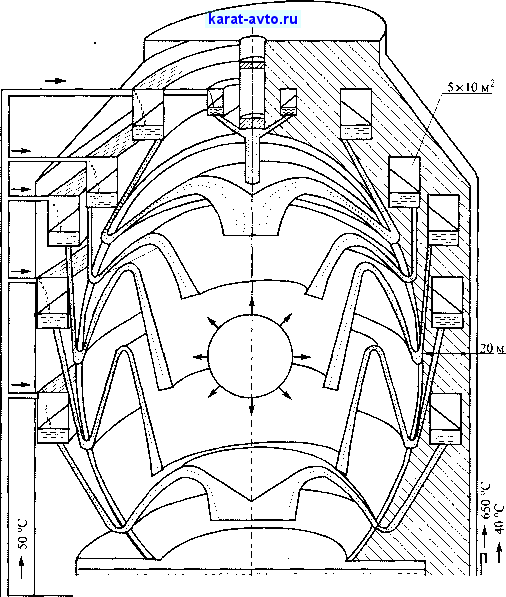

Рис. 5.10. Коническая камера для экспериментального КВСЗ. Энергия взрыва 3 кт т. э.



§ 5.6. Установление квазистатического давления в камере с теплопоглощающей стенкой

Пусть теплопоглощающая стенка в камере (см. рис. 5.6) состоит из ряда натриевых струй (рис. 5.11) диаметром 50 см и высотой 120 м, расположенных на расстоянии хпс ~ 20 м от оси энергозаряда. Рассмотрим основные пути передачи энергии из внутреннего объема ТПС во внешний (рис. 5.12) и в карманы защитной стенки. Расположив ряд из 100 струй, получим перекрытие площади для прямой ударной волны (УВ) примерно 50 %. Общая масса теплопоглощаю-щего потока в одном ряду при этом будет около 2000 т. За первым рядом можно поместить еще несколько рядов струй в промежутках, где не перекрыто излучение, но так, чтобы для ударной волны оставалась возможность войти в промежутки. Полная масса ТПС при этом составит около 10 ООО т.



ОУВ


ПУВ

т


Рис. 5.11. Натриевые струи ТПС (вид сверху): а - момент подхода ударной волны; б-деформация струи (схематично): ПУВ - прошедшая ударная волна; ОУВ - отраженная ударная волна

Около 20 % энергии взрыва выйдет через открытые торцы теплопоглощающей стенки (см. рис. 5.12, траектория 1) без взаимодействия с натрием, в виде горячего аргона. Этот процесс приведет к среднему объемному энергосодержанию в камере ~4 МДж/м^, которому соответствует давление -20 атм и температура -12 ООО К. Может быть оценено и время установления этого давления. Скорость звука в аргоне при 12 ООО К составляет примерно 1,5 км/с, и для распространения на расстояние примерно 50 м до торца теплопоглощающей стенки от центра (Z = 0) требуется около 30 мс. В течение этого времени давление в промежутке между ТПС и ЗС будет плавно нарастать.

Рис. 5.12. Пути пер 1 - через торцевую пс

При прохожден (см. рис. 5.11) натр! щающей и защитной прошедшим по трае Смесь будет иметь : метры, численные зн где информация об о приведена полнее [5.


Рис. 5.13. Действие!

и закр

fj, - давление с вн
